Temperaturni efekti na PPR mesingane sindikate: uzroci, rizici i rješenja

Osnovni problem: dva materijala, dvije stope ekspanzije

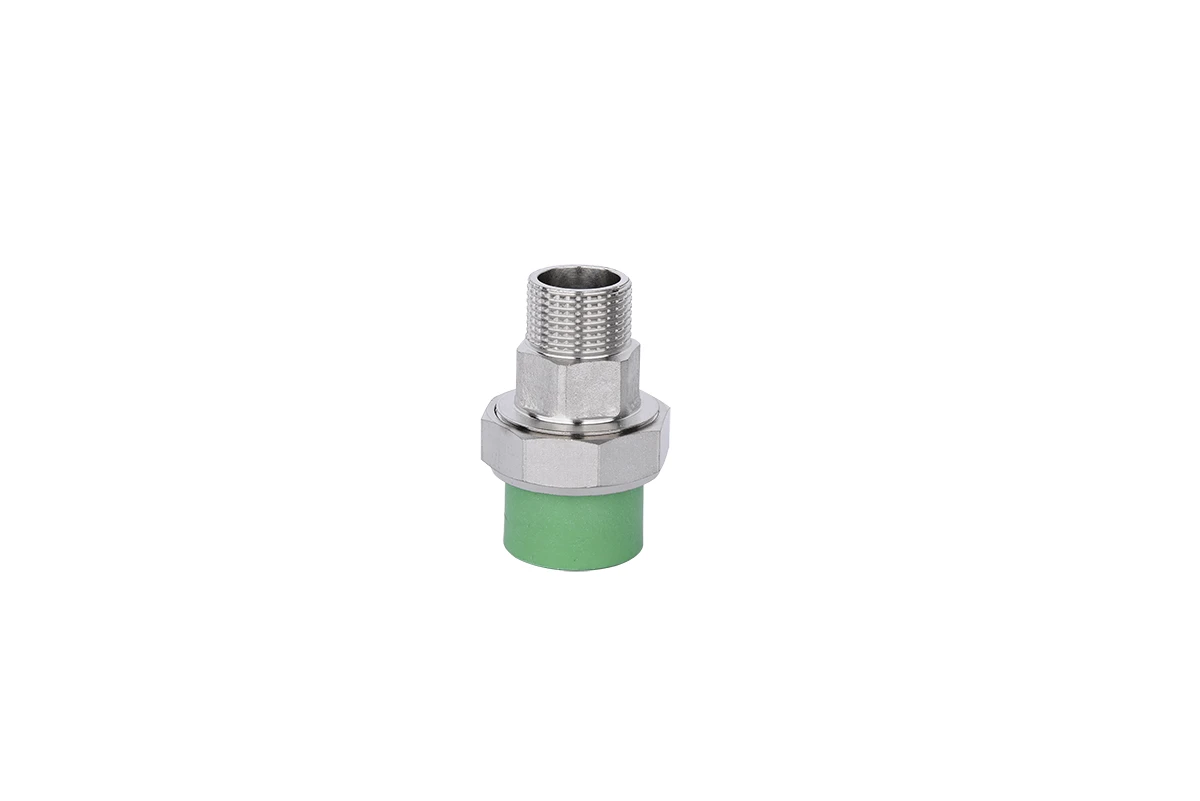

PPR mesingani spoj je kompozitna komponenta. PPR tijelo upravlja spojevima cijevi zavarenim topljenjem. Umetak od mesinga obezbeđuje otvor sa navojem za spajanje sa metalnim komponentama. Svaki materijal ima svoj koeficijent toplinske ekspanzije - i oni su vrlo različiti.

Brassširi na približno19 × 10⁻⁶ /°C.
PPRširi na približno150 × 10⁻⁶ /°C.

To je otprilike jedan8:1 razlika. Kada se temperatura promijeni, dva materijala se kreću različitim brzinama. Mesingani umetak želi ostati blizu svojih originalnih dimenzija. PPR tijelo želi da se proširi ili skupi skoro osam puta više.

U dobro dizajniranom spoju, ovaj diferencijal je prilagođen geometriji vezivanja umetka i sposobnošću materijala da se savija. U loše dizajniranom ili nepravilno postavljenom spoju, diferencijal postaje izvor naprezanja koji se vremenom manifestira kao curenje, labavljenje zgloba ili degradacija materijala.

Tri načina kvara uzrokovana ciklusom temperature

1. Curenje na interfejsu za umetanje

Kako temperatura raste, PPR tijelo se širi više od mesinganog umetka. Ako je spajanje umetka marginalno, ovaj diferencijal stvara put zazora na sučelju PPR-mesinga. Voda pod pritiskom pronalazi taj put.

Kada temperatura padne, dešava se obrnuto. PPR se skuplja više od mesinga, potencijalno ostavljajući mesingani umetak pomalo ponosnim na svoj prvobitni položaj. Ponovljeni ciklusi mogu progresivno olabaviti umetak.

2. Otpuštanje navojnog spoja

Navojni spoj između mesinganog umetka spojnice i spojne ženske komponente također je podložan termičkom ciklusu. Diferencijalno širenje između mesinganog umetka i metalne komponente za spajanje - ili između mesinga i PPR unutrašnjeg navoja - može postepeno smanjiti predopterećenje zahvata navoja.

Spoj koji je bio pravilno zategnut pri montaži može izgubiti predopterećenje nakon stotina termičkih ciklusa, stvarajući put curenja koji u početku nije postojao.

3. Degradacija materijala pri ekstremnim temperaturama

Visoka temperaturaomekšava PPR. Modul materijala opada, smanjujući njegovu sposobnost održavanja kompresije na mesinganom umetku. Na trajnim temperaturama iznad nominalne vrijednosti materijala, PPR tijelo se može trajno deformirati, uništavajući vezu umetka.

Niska temperaturaembrittles PPR. Otpornost na udar pada znatno ispod tačke smrzavanja. Spoj koji preživi hladnoću može puknuti od manjeg mehaničkog naprezanja koji bi bio bezopasan na sobnoj temperaturi.

Korozija mesingaubrzava u okruženjima sa visokom temperaturom i visokom vlažnošću. Dezincifikacija – selektivno ispiranje cinka iz mesinga – slabi umetak i na kraju može dovesti do njegovog strukturalnog kvara.

Strategije ublažavanja

Odabir materijala

PPR specifikacija- Odaberite PPR razrede ocijenjene za stvarni temperaturni raspon primjene. Za servis tople vode, potvrdite stalnu vrijednost na radnoj temperaturi sistema sa odgovarajućim smanjenjem tlaka. Za hladne klime provjerite učinak udara pri niskim temperaturama.

Specifikacija mesinga- Navedite legure mesinga otporne na koroziju. DZR (otporan na dezinciranje) mesing ili mesing sa zaštitnim premazima bolje rade u vlažnim ili hemijski agresivnim sredinama. Dodatni trošak je mali u odnosu na cijenu prijevremenog kvara.

Praksa instalacije

Kontrola obrtnog momenta- Zategnite navojne spojeve prema zakretnom momentu koji je odredio proizvođač. Prekomjerno zatezanje oštećuje navoje i PPR tijelo; nedovoljno zatezanje ostavlja put do curenja. Moment ključ uklanja nagađanja.

Proširenje smještaja- Tamo gdje je spoj instaliran u pogonu koji je podložan značajnom termičkom pomicanju, obezbijedite petlje za proširenje ili fleksibilne konektore. Oni upijaju dimenzionalne promjene prije nego stignu do sjedinjenja.

Poravnanje- Osigurajte da sindikat nije nametnut u poziciju. Spoj pod naprezanjem savijanja ima smanjenu toleranciju na dodatno termičko naprezanje.

Izolacija

Izolacija cijevi- Izolacija od pjene ili stakloplastike na spojenim cijevima smanjuje brzinu promjene temperature koju doživljava spoj. Sporiji prijelazi znače niži vršni diferencijalni napon.

Sindikalna izolacija- Unaprijed oblikovane izolacijske navlake dizajnirane za okove pružaju direktnu zaštitu. Ovo je posebno vrijedno u neuslovnim prostorima - tavanima, podrumima, prostorima za puzanje - gdje su temperaturne promjene najveće.

Održavanje

Periodični pregled- Provjerite spojeve na curenje, mrlje od korozije ili vidljivo labavljenje. Rano otkrivanje sprečava da mali problemi postanu sistemski kvarovi.

Podmazivanje navoja- Nanesite odgovarajuće mazivo na navoje tokom održavanja. Ovo smanjuje trenje tokom zatezanja, sprečava nagrizanje i pruža određenu zaštitu od korozije. Odaberite maziva kompatibilna sa tekućinom sistema i temperaturnim rasponom primjene.

Performanse temperature prema vrsti proizvoda

Različiti PPR mesingani fitinzi imaju različite termičke profile:

Zajednički faktor za sve ove proizvode jePPR-mesing interfejs. Tu se koncentrira toplinska diferencijalna naprezanja i tu je najvažnija kvaliteta izrade.

Kontrolna lista dizajna i nabavke

Kada specificirate PPR mesingane spojeve za aplikacije sa značajnim temperaturnim varijacijama:

Potvrdite raspon temperature- Odredite stvarne minimalne i maksimalne temperature koje će sindikat iskusiti, uključujući kratkoročne izlete.

Provjerite PPR rejting- Uskladite PPR razred sa temperaturnim opsegom sa odgovarajućim smanjenjem pritiska.

Navedite mesinganu leguru- Zahtijeva mesing otporan na koroziju, posebno za vlažna ili hemijski agresivna okruženja.

Potvrdite spajanje umetka- Pitajte dobavljača o metodi lijepljenja umetka i da li je testiran pod termičkim ciklusom.

Planirati proširenje smještaja- Uključite petlje za proširenje ili fleksibilne konektore gdje je toplotno kretanje značajno.

Navedite izolaciju- Zahtevati izolaciju cevi i fitinga u neuslovljenim prostorima.

Uspostavite raspored održavanja- Uključite inspekciju spoja i podmazivanje navoja u plan održavanja.
